焦爐尾氣流量計（焦爐煤氣）

焦爐尾氣（焦爐煤氣）含焦油、萘、粉塵、硫等雜質，且溫度高、壓力低、流速波動大、組分多變，屬于典型臟污、復雜氣體。

焦爐尾氣流量計選型核心：抗堵防黏、耐溫耐腐、寬量程、低流速穩定、帶溫壓補償、防爆。

一、介質特性（選型關鍵）

• 成分：H?、CH?、CO、CO?、N?、少量 O?、苯、萘、焦油霧、粉塵

• 溫度：常溫～250℃（高溫型可達 450℃）

• 壓力：微壓～中壓（0.01～1.6MPa 常見）

• 雜質：焦油易黏附、萘易結晶、粉塵易堵

• 工況：流量波動大、低流速、換向 / 負荷變化頻繁

• 安全：易燃易爆，必須防爆（Ex d IIC T4/T6）

二、主流類型與選型對比（按工況）

1. 靶式流量計（未深度凈化、高雜質）

• 口徑：DN50～DN600（大口徑優選）

• 精度：±1.0%FS

• 量程比：10:1～100:1（寬量程）

• 溫度：-40℃～280℃（高溫型 450℃）

• 特點：

• 無細小節流孔，抗焦油黏附、抗堵

• 靶片可做PTFE / 陶瓷涂層防黏

• 一體化溫壓補償，直接標方 / 質量

• 壓損小、耐振動、適應大幅波動

• 適用：含焦油 / 萘多、未深度凈化、大口徑主管

2. 旋進漩渦流量計（中小口徑、含微量雜質）

• 口徑：DN15～DN200

• 精度：±1.0%～±1.5%FS

• 量程比：20:1

• 特點：

• 無活動部件、不易堵

• 低流速性能好、防爆、壓損小

• 一體 / 分體、現場顯示 + 遠傳

• 適用：凈化后支路、窯爐供氣、高爐摻燒支管

3. 渦街流量計（凈化后、中大口徑、穩定工況）

• 口徑：DN50～DN300

• 精度：±1.0%～±1.5%FS

• 量程比：20:1

• 特點：結構簡單、壓損小、可靠；易被焦油包裹

• 適用：深度凈化后主管、中壓輸送、工藝監測

4. 差壓式（平衡 / 楔形 / 均速管）（大口徑、耐臟）

• 平衡 / 楔形：DN100～DN2000

• 精度：±1.0%～±1.5%FS

• 特點：

• 防堵取壓、耐臟、耐溫、直管段短

• 一體化溫壓補償、可靠性高

• 適用：大口徑、高溫、含塵、改造項目

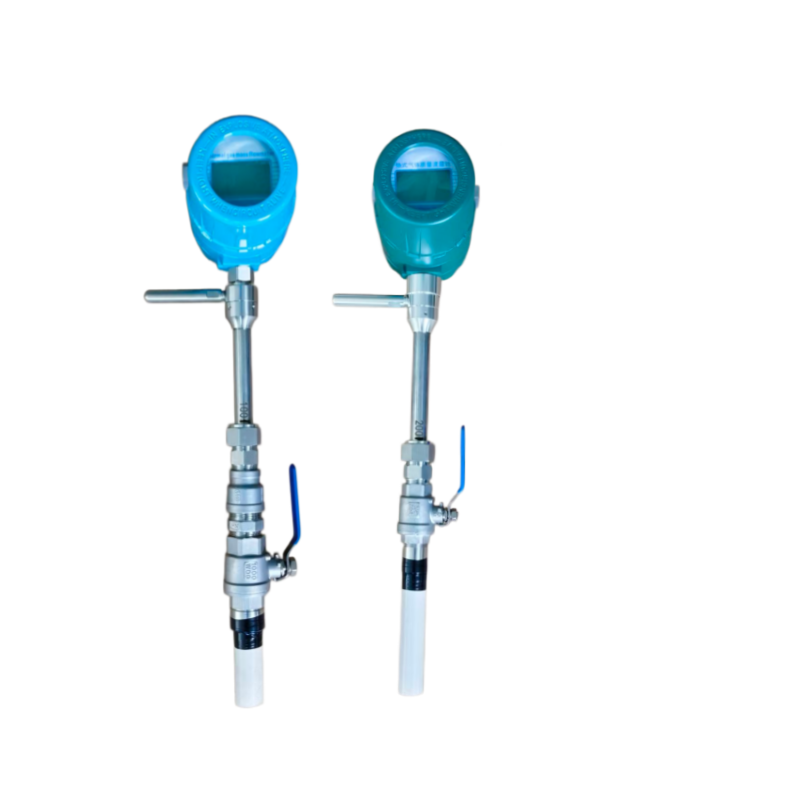

5. 插入式熱式質量流量計（大口徑、低流速、管網）

• 口徑：DN200～DN2000

• 特點：

• 直接質量流量、無需溫壓補償

• 插入式、帶壓安裝維護、不停產

• 低流速好、寬量程、抗振動

• 適用：大口徑管網、煤氣回收、廢氣監測

6. 羅茨（容積式）（小口徑、高精度、貿易結算）

• 口徑：DN15～DN100

• 精度：±0.5% FS（高精度）

• 特點：貿易級精度、高壓適配；怕焦油堵

• 適用：潔凈煤氣、小流量、高壓、貿易結算

三、技術參數（多欽標準）

• 精度：±1.0%～±2.5% FS（依類型）

• 量程比：10:1～100:1

• 介質溫度：-20℃～250℃（高溫 450℃）

• 公稱壓力：0.6/1.6/2.5/4.0MPa

• 流速：0.1～30m/s

• 供電：24VDC

• 輸出：4～20mA、脈沖、RS485（Modbus）、HART

• 防護：IP65/IP67

• 防爆：Ex d IIC T4/T6（標配）

• 材質：304/316L、哈氏合金、PTFE 襯里（防腐）

四、核心選型原則（按工況）

1. 雜質程度

• 高焦油 / 粉塵 → 靶式、楔形、平衡流量計

• 微量雜質 → 旋進漩渦、插入式熱式

• 深度凈化 → 渦街、羅茨

2. 口徑大小

• DN15～DN100 → 旋進漩渦、羅茨

• DN100～DN300 → 渦街、旋進漩渦、靶式

• DN300 以上 → 靶式、平衡、插入式熱式、超聲波

3. 功能需求

• 貿易結算 → 羅茨、高精度靶式

• 工藝監測 → 渦街、旋進漩渦、熱式

• 改造 / 不停產 → 插入式（靶式 / 熱式）、外夾超聲波

五、安裝要點（焦爐煤氣專用）

• 直管段：上游≥5～10DN，下游≥3～5DN（靶式 / 平衡可縮短）

• 安裝位置：

• 水平管：管道側面（避頂部積氣、底部積液）

• 垂直管：氣流自下而上

• 防堵措施：

• 選防黏涂層探頭 / 靶片

• 可選氮氣吹掃裝置（定期自動吹掃）

• 溫度：高溫段加隔熱管，變送器遠離高溫區

• 防爆：儀表、接線、電纜全防爆

• 維護：優先插入式，支持帶壓插拔、不停產維護

六、適用場景

• 焦化廠焦爐煤氣主管 / 支管計量

• 鋼鐵廠高爐摻燒、煤氣回收、燃燒控制

• 化工廠工藝煤氣、加熱爐供氣

• 煤氣凈化前后、脫硫 / 脫萘前后監測

• 余熱回收、廢氣排放、火炬氣計量

• 大口徑管網、老舊管道改造

七、價格說明、售后與質保

• 價格說明：系統展示價格為參考價，不代表實際成交價格。具體價格根據口徑、材質、防爆、溫度壓力、功能配置等參數核定。

• 質保：所有產品質保 2 年。

• 服務：

• 免費提供電話咨詢、技術選型、指導安裝調試。

• 可協商上門服務，僅收取合理差旅費。

• 量大可免費上門指導安裝調試。
